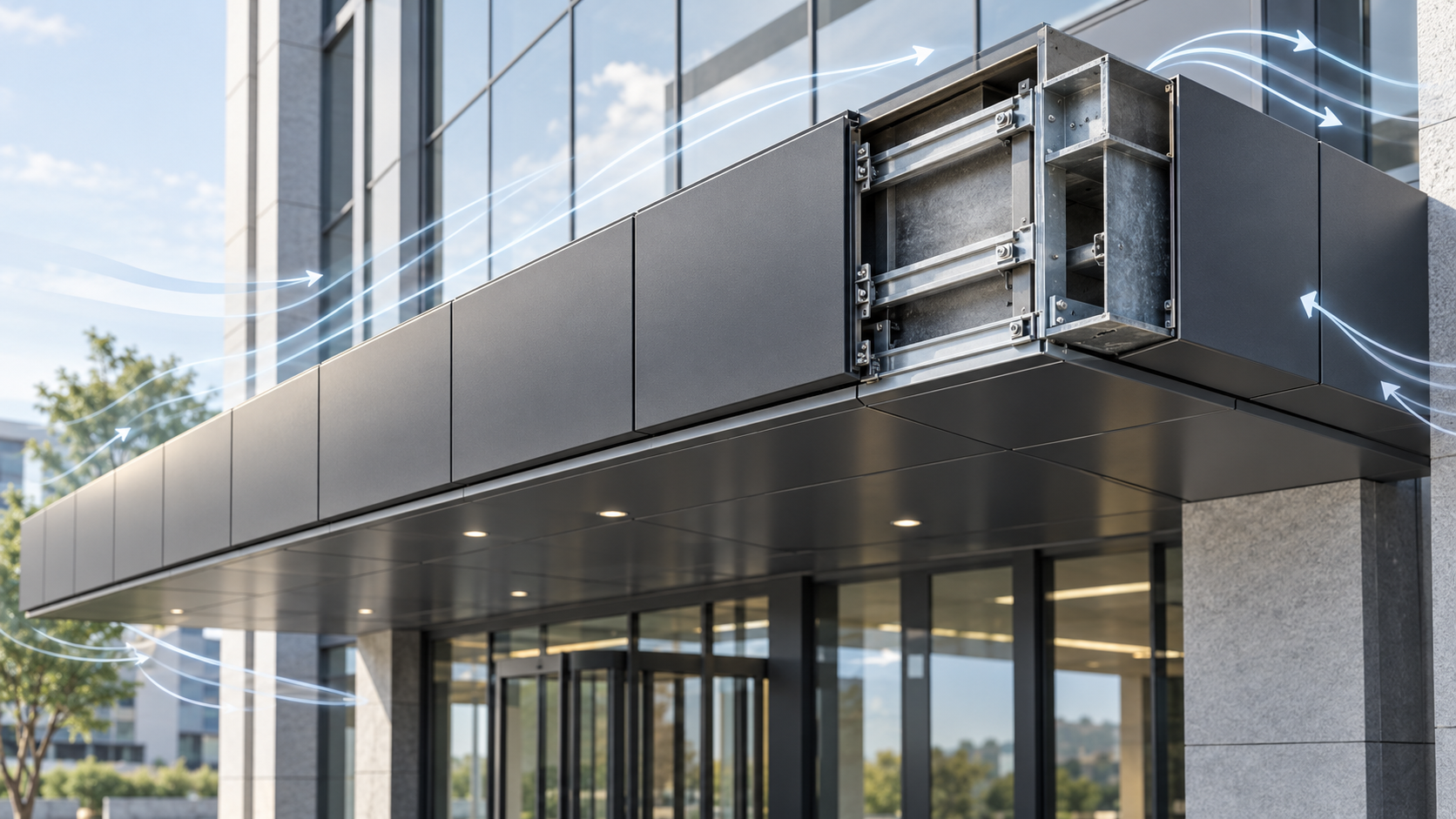

Ветровая нагрузка на кассетный фриз: почему край навеса нельзя считать декоративной зоной
Небольшая площадь облицовки нередко создает ложное ощущение, что к ее креплению можно относиться проще, чем к фасаду здания. Особенно это касается фризов, парапетов и козырьков: со стороны они выглядят как декоративные металлические полосы, поэтому возникает желание закрепить кассеты на уже имеющемся каркасе без отдельной проверки. Такой подход игнорирует главное — наружная облицовка продолжает воспринимать воздействие ветра независимо от того, занимает она сотни квадратных метров или только локальный участок.
Более того, положение элемента на здании влияет на характер воздействия. Края навеса, углы и открытые участки парапета могут работать иначе, чем спокойная центральная зона большой стены. Поэтому шаг направляющих, число точек крепления и параметры самих кассет нельзя назначать по принципу «так делали на похожем объекте». Конструкция должна быть согласована с условиями конкретного участка.
Почему размер фриза не определяет его ответственность
Когда облицовка ограничивается фронтальной частью навеса, визуально она может казаться легкой оболочкой, которая лишь закрывает металлический каркас. Но ветровое воздействие передается от лицевой поверхности через кассету на крепления, затем на направляющие и далее на несущую основу. Если одно звено в этой цепочке выбрано без учета нагрузки, малый размер участка сам по себе не создает запаса надежности.
Именно поэтому полезно рассматривать фриз как систему передачи усилий. Вопрос заключается не только в том, выдержит ли отдельная кассета. Нужно понимать, как она закреплена, где находятся опоры, насколько согласован шаг направляющих с геометрией элемента и способен ли существующий каркас принять нагрузку от облицовки.
Какие решения нельзя принимать «на глаз»
- Расстояние между направляющими подсистемы.
- Количество и расположение точек крепления кассет.
- Толщину металла элементов.
- Схему крепления крайних и угловых участков.
- Возможность использования уже существующего каркаса без проверки.
Эти параметры связаны между собой. Увеличение одной характеристики не обязательно компенсирует недостаток другой. Например, более жесткий лист не решает проблему, если крепление расположено неправильно, а частый шаг направляющих не делает автоматически надежным слабый узел их присоединения к основанию.
Почему углы и края заслуживают отдельного внимания
Фронтальная часть навеса имеет границы, где воздушный поток взаимодействует с геометрией конструкции иначе, чем на ровной протяженной поверхности. Для проектировщика это означает необходимость выделять краевые зоны и не переносить на них автоматически решения из центральной части.
Дополнительная сложность заключается в том, что именно возле углов часто находятся завершающие и доборные элементы. Там одновременно нужно решить архитектурную задачу, закрыть торец, организовать водоотвод и обеспечить корректное крепление. Если край рассматривается только как место для декоративной планки, конструктивные требования могут остаться без внимания.
Пример локального применения можно рассмотреть на странице, где показан https://www.marketprofil.ru/o-kompanii/realizovannye-proekty/friz-iz-fasadnykh-metallokasset/](https://www.marketprofil.ru/o-kompanii/realizovannye-proekty/friz-iz-fasadnykh-metallokasset/) ">фриз кассетами на металлическом каркасе навеса. Сам сценарий хорошо показывает, почему облицовку нельзя отделять от основания: кассеты формируют законченный контур конструкции и должны быть согласованы с каркасом, на котором они установлены.
При проектировании другого объекта необходимо оценивать его собственную геометрию и условия. Наличие металлического каркаса еще не означает, что он автоматически является готовой подсистемой для выбранных кассет.
Подсистема должна следовать раскладке
Архитектурная сетка кассет и конструктивная сетка направляющих не могут существовать независимо. Если кассеты делятся по ширине навеса, колоннам и углам, их крепления должны попадать в предусмотренные опорные зоны. Поэтому сначала требуется согласовать раскладку, а затем проверить, как каждая деталь опирается на подсистему.
Проблема часто проявляется на крайних элементах. Чтобы получить симметричную композицию, ширина крайней кассеты может отличаться от внутренних. Если направляющие были расставлены заранее без учета этой схемы, край детали окажется без подходящей опоры или потребует дополнительного элемента каркаса.
Почему произвольный каркас — плохая отправная точка
На объекте может уже существовать металлический каркас навеса. Это полезная исходная конструкция, но решение о креплении облицовки должно учитывать его реальное устройство. Нужно определить, где проходят несущие элементы, возможно ли правильно разместить направляющие и как передаются усилия.
Попытка использовать любую доступную трубу или перемычку как точку крепления приводит к тому, что архитектурная раскладка начинает подчиняться случайной геометрии основания. В результате либо нарушаются швы, либо появляются промежуточные детали, либо точки фиксации оказываются там, где их не предусматривали при изготовлении кассет.
Как связаны жесткость кассеты и ее формат
Размер элемента влияет не только на рисунок фриза. Чем крупнее модуль, тем иначе работает его лицевая поверхность между зонами крепления. Поэтому решение об увеличении кассеты ради уменьшения числа швов следует оценивать одновременно с конструктивной схемой.
Обратная крайность — дробить фриз на множество мелких элементов только ради большей жесткости. Это может ухудшить архитектурное восприятие и увеличить число стыков. Рациональный вариант находится через совместное рассмотрение формата кассет, материала, расположения направляющих и требуемого рисунка.
- Определить границы и геометрию облицовываемого участка.
- Разработать архитектурную раскладку кассет.
- Выявить крайние, угловые и наиболее открытые зоны.
- Согласовать расположение направляющих с каждым типом кассеты.
- Назначить крепления и параметры металла по расчетному решению.
- Проверить, как усилия передаются на несущий каркас.
- Отдельно проверить крепление завершающих и угловых деталей.
Почему монтаж не должен исправлять конструктивную схему
Если после поставки кассет обнаруживается, что крепеж не попадает в направляющую, у монтажника остается несколько неудобных вариантов: смещать элемент, добавлять каркас или менять способ фиксации. Любое такое решение способно повлиять на внешний вид и конструктивную работу системы.
Проектная стадия позволяет решить проблему значительно спокойнее. Положение направляющей можно изменить на схеме, формат кассеты — скорректировать до изготовления, а крайний узел — отработать отдельным сечением. Чем больше таких решений принято заранее, тем меньше причин импровизировать на высоте.
Что должен увидеть заказчик в техническом решении
Заказчику не обязательно самостоятельно выполнять расчет, но полезно понимать, какие вопросы должны иметь ответ. Недостаточно схемы с красивым рисунком швов. Должно быть ясно, на что опираются кассеты, как оформлены углы, где находятся направляющие и каким образом закрываются края конструкции.
Также стоит различать декоративный и конструктивный аргументы. Формулировка «так будет ровнее выглядеть» объясняет выбор раскладки, но не обосновывает шаг крепления. И наоборот, удобство размещения каркаса не должно автоматически диктовать неудачный рисунок лицевой поверхности. Качественное решение удовлетворяет обеим группам требований.
Главный вывод для локальных кассетных элементов
Фриз, козырек или парапет из металлокассет нельзя оценивать только по площади. Небольшой участок остается наружной конструкцией и передает ветровое воздействие на крепления и основание. Особенно внимательно следует относиться к углам, краям и местам, где архитектурные доборные элементы соединяются с подсистемой.
Правильная последовательность состоит в том, чтобы связать геометрию кассет, схему направляющих, точки крепления, параметры металла и несущий каркас в одно решение. Тогда локальная облицовка действительно работает как законченная система, а не как декоративная оболочка, надежность которой зависит от случайных точек фиксации.
